Technische Details. Taktiles Blindenleitsystem.
Edelstahl ist Licht. Edelstahl ist Klang. Edelstahl schafft Kontraste.
Das Edelstahl-Blindenleitsystem SPIN® Safe besteht aus Bodenindikatoren zur Information, Orientierung, Leitung und Warnung für blinde und sehbehinderte Menschen. Dank seines hohen taktilen, visuellen und akustischen Kontrastes, hebt sich SPIN® Safe deutlich vom angrenzenden Bodenbelag ab. Die Leitstreifen als auch die Noppen der Aufmerksamkeits- und der Zielfelder entsprechen den Vorgaben der DIN 32984 und gelten für alle Innen- bzw. überdachte Außenbereiche.
Im Bereich der öffentlichen Ausschreibungen gehen Sie mit Hoba Steel auf Nummer sicher: mit unseren SPIN® Produkten und Ausschreibungstexten arbeiten Architekten und Planer ausschreibungsgemäß und vorgabenkonform in Anlehnung an die DIN 32984 und die DIN 18040.
Unser Blindenleitsystem aus Edelstahl passt sich hervorragend an das Design von vielen öffentlichen Räumen und Verkehrswegen an, denn Rolltreppen, Lifte und Geländer sind bevorzugt aus Edelstahl. Die flexiblen Gestaltungsmöglichkeiten der SPIN® Safe Edelstahlprodukte geben der Architektur Spielraum für zahlreiche Produktkombinationen. Unser SPIN® Safe Sortiment, unterteilt in Einzelindikatoren und Fliesensystem, beinhaltet Leitlinien und Aufmerksamkeitsfelder, taktile Übersichtspläne, Handlaufschilder und Stufenwinkel.
SPIN® Safe ermöglicht damit die Verlegung in Anlehnung an die DIN 32984 bei Neubauten als auch bei nachträglichen Umbauten. Die SPIN® Safe Blindenleitfliese – mit der geringstmöglichen Aufbauhöhe von 2,1 mm – dient zum nachträglichen Einbau auf bereits vorhandenen Hartbelägen wie Naturstein, Fliesen und Beschichtungen. Hoba Steel bietet jede passende Aufbauhöhe für Kombinationen mit PVC, Linoleum, Teppich, Holz, Fliesen oder Beton. Die flexibel gestaltbare Unterseite, die an jeden Nachbarbelag angepasst werden kann, ermöglicht höchste Flexibilität für den Planer.
Unsere SPIN® Produkte sind auf Rutschhemmung und Brandeinstufung zertifiziert. Selbstverständlich erhalten Sie von uns die Reinigungsempfehlungen der Reinigungsmittelhersteller für Edelstahloberflächen.
Wir beraten Sie umfassend – kontaktieren Sie uns über das Kontaktformular oder rufen Sie uns an.
Standards in der Übersicht.
Die Oberseite des SPIN® Safe Blindenleitsystems besteht aus Edelstahl 1.4301. Die Unterseite variiert je nach Typ (siehe dazu auch Formate). Die Rutschhemmung der Fliesensysteme mit SPIN® Plan ist mit R9 zertifiziert. Das Brandverhalten wird bei der Plan-Variante mit B1 eingeordnet. Die Rutschhemmung mit SPIN® Cross ist mit R11 zertifiziert und genügt so auch höheren Standards für Bereiche mit höherer Nässe.
Die rutschhemmenden Eigenschaften der Einzelindikatoren kann aufgrund des umgebenden Untergrundes nicht abschließend bestimmt werden. Gerne senden wir Ihnen hierfür Zertifikate der einzelnen Vormaterialien oder Muster unserer Produkte zu.
Oberflächen in der Übersicht.
Unsere Leit- und Noppenfliesen werden in der Oberfläche SPIN® Plan gefertigt. Die Kontraststreifen, Einzelindikatoren und Stufen können in unterschiedlichen Oberflächen gefertigt werden. Auch Sonderlösungen wie zum Beispiel Einzelindikatoren aus Bronze oder Messing sind möglich. Sprechen Sie uns hierzu gerne an!
Unsere Formate.
Das modulare SPIN® Safe Blindenleitsystem besteht aus Leit- und Aufmerksamkeitsfliesen, die mit unterschiedlichen Trägermaterialien eine Verlegung bei Neubauprojekten sowie eine nachträglichen Einbau ermöglichen.
Typ H hat als Unterseite Feinsteinzeug mit einer Gesamtdicke von 10,5 mm. Typ B basiert auf der Unterseite aus Kunststoff mit einer Gesamtdicke von 5 mm. Die Typen P und NE haben als Unterseite Polyester. Durch eine Gesamtstärke von 2,1 mm eignen sich beide Typen besonders bei flachen Bodenbelägen (Linoleum, PVC, Teppichboden, …). Der Typ P unterscheidet sich durch durch die gerade Kantenbildung vom Typen NE mit abgerundeten Kanten.
Bei allen Typen sind individuelle Gesamtstärken in Absprache mit dem Team von Hoba Steel möglich.
Typ H - Unterseite Feinsteinzeug

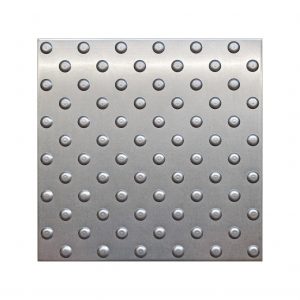

SPIN® SAFE Aufmerksamkeitsfliesen mit Noppenstruktur
| Fliesen / mm | Dicke / mm | Plan | Mit Kontraststreifen (2x5cm) |
|---|---|---|---|
| 298x298 | 10,5 | ||
| 398x398 | 10,5 | ||
| 450x450 | 10,5 | ||
| 550x550 | 10,5 |
SPIN® SAFE Leitfliese mit 7 Rippen
| Fliesen / mm | Dicke / mm | Plan | Mit Kontraststreifen (2x5cm) |
|---|---|---|---|
| 598x298 | 10,5 | ||
| 598x398 | 10,5 |
SPIN® SAFE Leitfliese mit 3 Rippen
| Fliesen / mm | Dicke / mm | Plan | Mit Kontraststreifen (2x5cm) |
|---|---|---|---|
| 598x122 | 10,5 | ||
| 598x222 | 10,5 |
Typ B - Unterseite Kunststoff
SPIN® SAFE Aufmerksamkeitsfliesen mit Noppenstruktur
| Fliesen / mm | Dicke / mm | Plan | Mit Kontraststreifen (2x5cm) |
|---|---|---|---|
| 298x298 | 5 | ||
| 398x398 | 5 | ||
| 450x450 | 5 | ||
| 550x550 | 5 |
SPIN® SAFE Leitfliese mit 7 Rippen
| Fliesen / mm | Dicke / mm | Plan | Mit Kontraststreifen (2x5cm) |
|---|---|---|---|
| 598x298 | 5 | ||
| 598x398 | 5 |
SPIN® SAFE Leitfliese mit 3 Rippen
| Fliesen / mm | Dicke / mm | Plan | Mit Kontraststreifen (2x5cm) |
|---|---|---|---|
| 598x122 | 5 | ||
| 598x222 | 5 |
Typ P und Typ NE - Unterseite Polyester
SPIN® SAFE Aufmerksamkeitsfliesen mit Noppenstruktur
| Fliesen / mm | Dicke / mm | Plan | Mit Kontraststreifen (2x5cm) |
|---|---|---|---|
| 298x298 | 2,1 | ||
| 398x398 | 2,1 | ||
| 450x450 | 2,1 | ||
| 550x550 | 2,1 |
SPIN® SAFE Leitfliese mit 7 Rippen
| Fliesen / mm | Dicke / mm | Plan | Mit Kontraststreifen (2x5cm) |
|---|---|---|---|
| 598x298 | 2,1 | ||
| 598x398 | 2,1 |
SPIN® SAFE Leitfliese mit 3 Rippen
| Fliesen / mm | Dicke / mm | Plan | Mit Kontraststreifen (2x5cm) |
|---|---|---|---|
| 598x122 | 2,1 | ||
| 598x222 | 2,1 |
Kantenbildung Typ P & Typ NE
Typ P hat gerade geschnittene Kanten. Dieser Typ eignet sich, um ihn in Böden einzulegen (siehe dazu auch die Grafiken zu Typ H oder Typ B unter Verlegung).
Typ NE hat abgeflachte Kanten und eignet sich für den nachträglichen Einbau zum Aufkleben auf bestehende Beläge.
Verlegung.
Grundsätzlich sind alle Untergründe vor der Belegung mit dem taktilen Leitsystem auf Tragfähigkeit und Festigkeit zu prüfen. Trennmittel und Staub sind im Vorfeld vom Untergrund rückstandslos zu entfernen.
Die Angaben in den technischen Datenblättern der Kleberhersteller sind hierbei immer zu beachten.
Typ H - Unterseite Feinsteinzeug
- Zementestrich: Säubern
- Calciumsulfatestrich: Grundieren mit ARDEX P51 im Mischungsverhältnis 1:3 mit Wasser
- Gussasphaltestrich, glatte Böden und alte Fliesen: Grundieren mit ARDEX P82 Kunstharz-Voranstrich oder Ardex P4 Ready
| Empfohlenes Material | |
|---|---|
| BODEN-Verlegung: Typ H | ARDEX X78 |
| Verfugung Typ W und Typ H | ARDEX G6 Flex 1-6 |
Typ B - Unterseite Kunststoff
- Calciumsulfatestrich, Zementestrich: Grundieren mit ARDEX P51 im Mischungsverhältnis 1:3 mit Wasser
- Gussasphaltestrich, glatte Böden und alte Fliesen: Grundieren mit ARDEX P82 Kunstharz-Voranstrich oder Ardex P4 Ready
Zur Verlegung empfehlen wir ARDEX Premium AF 495 oder SPIN® Epoxikleber.
Typ P und NE - Unterseite Vlies
-
Zur Verlegung empfehlen wir ARDEX Premium AF 495 oder SPIN® Epoxikleber.
Einzelnoppen und -rippen
Treppenwinkel.
Datenblatt-Download
Datenblätter erläutern die technischen Eigenschaften der SPIN® -Serien. Sollten Sie weitergehende Fragen haben oder ein Datenblatt zu einem individuellen Produkt benötigen, sprechen Sie uns gerne an.
